 Posted - 27/09/2007 : 09:45:29
|
| ALn880 ha scritto:
in larghezza ci siamo... secondo te con 4 cm non riusciamo a realizzare una chiusura, magari posizionando il listello 100x40 al centro dei due listelli 30x30?
Che poi sono da 12 che c'è frega... tanto da 8 a 12mm non cambia nulla.
|
allora bisogna farsi tagliare i pezzi da 175 x 410.
Quindi calcolando i 5 mm mangiati dalla sega per ogni taglio, divindendo a meta' 1 pezzo da 175 x 410 dal lato più corto, verrebbe un pezzo di circa 85 x 410... da questo pezzo, si possono ricavare 4 rettangolini 90 x 85. Quindi per ogni pezzo 175 x 410 si ottengono 8 rettangolini.
I pezzi sono 5... otteniamo 40 rettangolini. Il doppio di quelli che servono.
Se non ci ammazza il tipo della segheria. |
ex Socio G.A.F.A. (Probiviro) |
 |
|
|
Giovanni.Ricciardiello
Capo Treno
Campania
1355 Posts |
Posted - 27/09/2007 : 12:30:02
|
| Visto che a questo punto faccio un modulo anche io,mi potrei associare per il legno?Io devo fare un modulo in piena linea da 1 metro di lunghezza,oppure della lunghezza del flessibile |
|
|
|
freddy
Capo Treno
Campania
1804 Posts |
Posted - 27/09/2007 : 14:15:47
|
...aiuto!!!!
come faccio con il mio bi-modulo curvilineo ??
Ho l' esigenza di avere 2 laterali da un metro piu 2 da 750 mm ma
con un taglio diverso c'e la faccio pure io vero ?
|
Socio G.A.F.A. (Consigliere)
Guarda le mie Foto Ferroviarie
__________________________________________________ |
|
|
|
Pasquale.Cantiello
Macchinista
Campania
775 Posts |
Posted - 27/09/2007 : 15:15:22
|
| Giovanni.Ricciardiello ha scritto:
Visto che a questo punto faccio un modulo anche io,mi potrei associare per il legno?Io devo fare un modulo in piena linea da 1 metro di lunghezza,oppure della lunghezza del flessibile
|
La cosa migliore, ma ne avevamo gia' parlato, e' quella di fare un modulo che sia lungo quanto un binario flessibile peco, cioe' 914 mm.
Se lo fai da un metro, devi aggiungere un pezzetto di binaio di 86 mm, con relative giunzioni e sarebbe brutto da vedersi.
Certo che se lo vuoi fare piu' lungo, da 1200, 1300, allore sei liberissimo. Ma per un metro, beh, conviene accorciare e riferirsi al 914.
Tutti i calcoli che ho fatto, ed il taglio si riferiscono a questo tipo di misura e da un pannello, tiriamo fuori l'occorrente per 5 moduli.
Io ne farei due e Maxi altri due, a quanto ho capito. Ne avanzerebbe uno e possiamo darlo a te.
Ovviamnte io posso cedere anche l'altro e credo anche Maxi, se ci sono altre due persone interessate.
|
ex Socio G.A.F.A. (Probiviro) |
|
|
|
Pasquale.Cantiello
Macchinista
Campania
775 Posts |
Posted - 27/09/2007 : 15:18:04
|
| freddy ha scritto:
...aiuto!!!!
come faccio con il mio bi-modulo curvilineo ??
Ho l' esigenza di avere 2 laterali da un metro piu 2 da 750 mm ma
con un taglio diverso c'e la faccio pure io vero ?
|
Eccolo che si e' svegliato Freddy !!
Fai bene i conti e dimmi per filo e per segno quali sono i pezzi che ti occorrono, e vediamo se al posto del quinto modulo possiamo fare il tuo taglio o se dobbiamo sacrificarne due di moduli.
Considera pure i rinforzi laterali, il piano, il supporto per il binario, come ho scritto sopra.
Mettiti come ho fatto io ieri sera, penna, carta millimetrata e calcolatrice e fai bene i disegnini.
|
ex Socio G.A.F.A. (Probiviro) |
|
|
|
freddy
Capo Treno
Campania
1804 Posts |
Posted - 27/09/2007 : 15:25:38
|
..faro' come dici.
In ogni caso se e' troppo complicato , me lo faccio da solo.
Ho gia' visto che riuscite ad organizzare 5 moduli, mi dispiacerebbe creare problemi.
|
Socio G.A.F.A. (Consigliere)
Guarda le mie Foto Ferroviarie
__________________________________________________ |
|
|
|
ALn880
Zapped Profile
2937 Posts |
Posted - 27/09/2007 : 15:26:10
|
| freddy ha scritto:
...aiuto!!!!
come faccio con il mio bi-modulo curvilineo ??
Ho l' esigenza di avere 2 laterali da un metro piu 2 da 750 mm ma
con un taglio diverso c'e la faccio pure io vero ? |
Alfrè, ma quanto è lungo alla fine il tuo tratto?
Considerando che il raggio di curvatura deve essere non inferiore al metro... se prendi due moduli standard e li adatti al centro accorciando semplicemente un fianchetto per modulo?
Ovvero avrai due moduli con entrambi un lato di 890 e l'altro più corto con un tratto di binario pari a 1828mm!
Ti devi fare solo le due testate non a norma... ma due pezzetti di legno li trovi stesso dal falegname per 2-3euro se non te li regala. |
|
|
|
freddy
Capo Treno
Campania
1804 Posts |
Posted - 27/09/2007 : 15:33:09
|
Ho simulato il curvone con i due flessibili.
Quello che perdo all' interno ( 750 mm ) lo guadagno in esterno (1000)
Certo se mi stringo un pochetto posso farlo pure io 890 sul lato largo e 700- 650 interno...mi devo restringere |
Socio G.A.F.A. (Consigliere)
Guarda le mie Foto Ferroviarie
__________________________________________________ |
|
|
|
ALn880
Zapped Profile
2937 Posts |
Posted - 27/09/2007 : 15:39:06
|
tanto 10cm in più o in meno non ti cambia nulla... così evitiamo impazzimenti!
Senti a me, verifica la cosa e vedrai che ti conviene come dico io  |
|
|
|
freddy
Capo Treno
Campania
1804 Posts |
Posted - 27/09/2007 : 15:43:57
|
OK
Stasera verifico , se mi accorcio a questo punto prendo in considerazione l' ipotesi di un unico modulo ...mo ci penso . |
Socio G.A.F.A. (Consigliere)
Guarda le mie Foto Ferroviarie
__________________________________________________ |
Edited by - freddy on 27/09/2007 15:44:20 |
|
|
|
Pasquale.Cantiello
Macchinista
Campania
775 Posts |
Posted - 27/09/2007 : 15:44:30
|
| freddy ha scritto:
..faro' come dici.
In ogni caso se e' troppo complicato , me lo faccio da solo.
Ho gia' visto che riuscite ad organizzare 5 moduli, mi dispiacerebbe creare problemi.
|
Aspetta ... dai dimmi bene le misure dell'ingombro che ti li calcolo io i pezzi.
Ti faccio vedere che abbiamo risvegliato l'interesse, e ne dobbiamo prendere due di pannelli !
|
ex Socio G.A.F.A. (Probiviro) |
|
|
|
freddy
Capo Treno
Campania
1804 Posts |
Posted - 27/09/2007 : 15:48:06
|
| ...appunto Natale si avvicina! |
Socio G.A.F.A. (Consigliere)
Guarda le mie Foto Ferroviarie
__________________________________________________ |
|
|
|
ALn880
Zapped Profile
2937 Posts |
Posted - 27/09/2007 : 15:48:11
|
| freddy ha scritto:
OK
Stasera verifico , se mi accorcio a questo punto prendo in considerazione l' ipotesi di un unico modulo ...mo ci penso . |
Cosa intendi per unico modulo?
Uno standard o uno doppio? |
|
|
|
freddy
Capo Treno
Campania
1804 Posts |
Posted - 27/09/2007 : 15:53:23
|
| ...intendo un modulo solo piu' lungo del normale....ci aggiorniamo domani o piu' tardi se tutto va bene, |
Socio G.A.F.A. (Consigliere)
Guarda le mie Foto Ferroviarie
__________________________________________________ |
|
|
|
ALn880
Zapped Profile
2937 Posts |
Posted - 27/09/2007 : 16:02:09
|
...e non ti conviene, sarebbe cmq lungo per il trasporto o per riporlo; cmq ti ripeto, 10cm in meno non ti cambiano il risultato.
Fanne due staccabili così facciamo un taglio unico, senza sprechi ed economico.
Quello che ti manca saranno le testate interne ai moduli, quelli non a norma, ma due rettangolini li trovi senza problemi (magari tra lo sfrido del falegname) e così eviti anche di prendere un foglio nuovo.
|
|
|
|
Giovanni.Ricciardiello
Capo Treno
Campania
1355 Posts |
Posted - 27/09/2007 : 16:45:08
|
| Domanda,un lato del modulo,nella parte centrale più o meno,è possibile abbassarlo,ovvero nel senso di fare una gola? |
|
|
|
freddy
Capo Treno
Campania
1804 Posts |
Posted - 27/09/2007 : 17:28:30
|
| Absolutely you can ! |
Socio G.A.F.A. (Consigliere)
Guarda le mie Foto Ferroviarie
__________________________________________________ |
|
|
|
ALn880
Zapped Profile
2937 Posts |
Posted - 28/09/2007 : 18:48:25
|
| Giovanni.Ricciardiello ha scritto:
Domanda,un lato del modulo,nella parte centrale più o meno,è possibile abbassarlo,ovvero nel senso di fare una gola? |

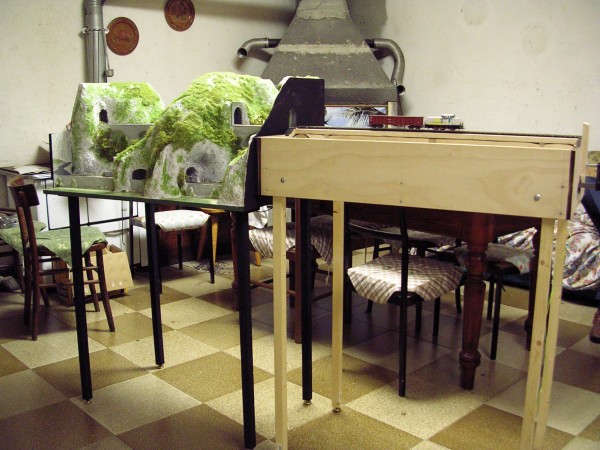

Una risposta la puoi trovare in questa foto :
Foto CFB (http://cfb.fermod.org) |
|
|
|
Ottantotto
Capo Stazione
Campania
2563 Posts |
Posted - 28/09/2007 : 22:56:56
|
| Ok ragazzi,dopo laboriosissimi conteggi,somme e risomme degli appunti presi sul posto,sono riuscito a venirne a capo,i miei moduli dovranno essere 2 della lunghezza di 125 cm. l'uno.Sono un pò tanti due metri e cinquanta?Credo che due moduli da 1,25 mt. vadano benissimo nel cofano della mia macchina.Per tagliare il legno come restiamo d'accordo?Pasquale,sai dirmi se viene fuori il legno per fare i miei moduli?I pannelli laterali dovranno essere della lunghezza di 122,6 cm. e cioè 125 cm.meno la somma dello spessore delle due testate,pari 2,4 cm. |
|
|
|
freddy
Capo Treno
Campania
1804 Posts |
Posted - 29/09/2007 : 09:11:29
|
..allora la notte porta consiglio.
E' definitivo il mio modulo di S.Iorio sara' composto di 3 unita'....dico 3 unita'!!
Allora stanotte grandi manovre in garage ma alla fine ecco il risultato.
Ho raccolto il suggerimento di Pasquale e ho simulato con i flessibili i 3 moduli .
- il modulo centrale riguardera'la stazione e' il marciapiede , sara' completamente in curva ( leggera curva ) misure di ingombro .
98 cm il lato lungo , 75 cm il lato stretto.
- il secondo e il terzo modulo ai lati avranno un ingombro
di 98 cm il lato lungo e 80 cm il lato stretto.
i flessibili su questi due moduli saranno per meta' in rettilineo e per meta' in curvilineo.
per il fabbricato della stazione non ci sono problemi , c'e' sufficiente spazio !
in conclusione mi necessitano 3 laterali da 98 cm due laterali da 80 cm ed infine un laterale da 75 cm.
Che ne dite ??
Pasqua' pure tu che ne dici ?
|
Socio G.A.F.A. (Consigliere)
Guarda le mie Foto Ferroviarie
__________________________________________________ |
|
|
|
